لقد أدى التحول نحو التغليف المستدام والاعتماد المتزايد على رقائق PET (rPET) المعاد تدويرها إلى تغيير جذري في متطلبات الأداء لقذف الصفائح المسطحة. تواجه المعالجات تحديًا مزدوجًا يتمثل في زيادة القدرة الإنتاجية إلى أقصى حد، والتي غالبًا ما تتجاوز 1000 إلى 4000 كجم/ساعة، مع التحكم الصارم في انخفاض اللزوجة الجوهرية (IV)، وتفاوت المقياس، والوضوح البصري. يتطلب التنقل في شراء نظام بثق عالي رأس المال تجاوز أوراق المواصفات الأساسية. يشرح هذا الدليل العملية الفنية وتكوينات المعدات المهمة وأطر التقييم اللازمة لاختيار نظام يضمن عائد الاستثمار على المدى الطويل والاستقرار التشغيلي. سوف نقوم بدراسة الحقائق الميكانيكية لمعالجة البوليمرات الحساسة للرطوبة وتحديد المواصفات الدقيقة اللازمة للحفاظ على بيئات إنتاج مستمرة وعالية الإنتاجية.
يعد إنشاء مقاييس أساسية هو الخطوة الأولى في تحديد عملية البثق الناجحة. يجب عليك تحديد معدل الإخراج المستهدف بالكيلو جرام/ساعة، وسرعة الخط المطلوبة بالمتر/الدقيقة، ومعدلات الخردة المقبولة. يجب أن تتوافق قدرات المعدات مباشرة مع تطبيقات المنتج النهائي. التعبئة والتغليف بالحرارة، والعبوات الفقاعية، والركائز القابلة للطباعة، والتعبئة العازلة من الدرجة الطبية كلها تتطلب تكوينات خطية محددة. يجب عليك أيضًا تحديد نطاقات مقبولة للوضوح البصري، وتحديدًا نسبة الضباب، والقوة الميكانيكية لتلبية مواصفات العميل. قد يستهدف خط التشكيل الحراري القياسي 1200 كجم/ساعة مع تفاوت سمك يبلغ ±2%، بينما قد يعمل خط التعبئة الطبية المتخصص بشكل أبطأ ولكنه يتطلب سلامة الحاجز المطلقة وخاليًا من العيوب البصرية.
| التطبيق | السُمك النموذجي (مم) | مؤشر الأداء الرئيسي | التركيز على المواد الأولية |
|---|---|---|---|
| تغليف المواد الغذائية بالحرارة | 0.2 - 1.0 | إنتاجية عالية، وضباب منخفض | rPET / مزيج العذراء |
| عبوات نفطة طبية | 0.15 - 0.5 | التسامح قياس صارم، الحاجز | 100% عذراء PET/PETG |
| ركائز قابلة للطباعة | 0.3 - 0.8 | التوتر السطحي، التسطيح | فيرجن بيت |
| صواني قياس ثقيل | 1.0 - 2.5 | قوة التأثير والصلابة | rPET الأساسية / الجلد العذراء |
إن معالجة كريات PET البكر بنسبة 100%، وإعادة طحن الهيكل العظمي داخليًا، ورقائق rPET عالية النسبة بعد الاستهلاك تمثل اختلافات تشغيلية واضحة. يؤثر محتوى الرطوبة وتغيرات الكثافة الظاهرية بشكل مباشر على استقرار الخط واتساق الإخراج. يوفر تقييم الجدوى الفنية لخط متعدد البوليمرات مرونة تشغيلية. تتيح لك معالجة PP وPS على نفس الخط المادي من خلال تكوينات لولبية وقوالب معيارية التكيف مع متطلبات السوق المتغيرة دون الاستثمار في خطوط جديدة تمامًا. عند تشغيل rPET، يمكن أن تتقلب الكثافة الظاهرية بشكل كبير من 250 كجم/م3 إلى 450 كجم/م3، مما يتطلب أنظمة جرعات وزنية قوية للحفاظ على معدل تغذية ثابت في حلقة الطارد.
يلعب برج التبلور دورًا حيويًا عند معالجة رقائق PET غير المتبلورة أو إعادة طحنها. يمنع الالتصاق والتكتل أثناء التجفيف بدرجة حرارة عالية. يعمل التحريض الميكانيكي وملامح التسخين المحددة على تحويل PET غير المتبلور إلى حالة شبه بلورية. تضمن هذه الخطوة تدفق المادة بسلاسة إلى مرحلة التجفيف أو البثق دون تجسير أو تكتل. يجب معايرة سرعات المحرض ودرجات الحرارة بعناية؛ يؤدي التسخين بسرعة كبيرة إلى ذوبان الأسطح المتقشرة ودمجها، مما يؤدي إلى إيقاف نظام معالجة المواد بالكامل.
تعد إزالة الرطوبة أمرًا ضروريًا لمنع التحلل المائي والخسارة الوريدية الكارثية أثناء الذوبان. يجب أن تصل إلى نقطة الندى أقل من -40 درجة مئوية. توفر أبراج التجفيف المجففة التقليدية موثوقية مثبتة. توفر أنظمة الأسطوانة الدوارة بالأشعة تحت الحمراء (IRD) أوقات تجفيف أسرع. يلغي التنفيس بمساعدة التفريغ بالبثق المباشر الحاجة إلى التجفيف المسبق المكثف، مما يوفر توفيرًا كبيرًا في الطاقة عند معالجة rPET.
داخل برميل الطارد، تقوم عمليات القص الحرارية والميكانيكية بإذابة البوليمر. يعد تقسيم المناطق بدرجة الحرارة أمرًا بالغ الأهمية لتحقيق ذوبان موحد دون تدهور سلسلة البوليمر أو إحداث اصفرار حراري. يضمن التصميم اللولبي المناسب الخلط والتجانس الشامل، مما يوفر ذوبانًا متسقًا للمكونات النهائية. يجب أن تظل منطقة التغذية باردة بدرجة كافية لمنع الذوبان المبكر، في حين يجب أن تعمل مناطق الضغط والقياس على موازنة حرارة القص مع تبريد البرميل للحفاظ على درجة حرارة الذوبان عادة بين 270 درجة مئوية و285 درجة مئوية.
تعمل أجهزة تغيير الشاشة المستمرة على إزالة الجزيئات غير الذائبة والورق والألمنيوم والملوثات الأجنبية. وهذا أمر إلزامي عند معالجة rPET. تعمل مناطق تفريغ الفراغ متعددة المراحل تحت فراغ عالٍ، عادة أقل من 10 ملي بار، لإزالة المركبات العضوية المتطايرة (VOCs)، والأسيتالديهيد، والرطوبة المتبقية. وهذا يضمن أن الورقة النهائية تلبي معايير الجودة الغذائية والمعايير البصرية. يؤدي الفشل في الحفاظ على مستويات فراغ كافية إلى ظهور فقاعات مجهرية داخل الورقة، مما يؤدي إلى إتلاف الوضوح البصري والإضرار بالقوة الميكانيكية.
ينتقل ذوبان البوليمر عبر القالب المسطح إلى التقويم ثلاثي الأسطوانات. تحدد درجة حرارة اللفة وضغط الارتشاح ومعدلات التبريد تبلور الورقة النهائية وسمكها وسطحها النهائي. يضمن التحكم الدقيق في هذه المعلمات بقاء الورقة غير متبلورة وشفافة، وجاهزة للتشكيل الحراري أو اللف. يجب أن يكون ماء التبريد الذي يدور عبر اللفائف مضطربًا للغاية لتحقيق أقصى قدر من نقل الحرارة، ويجب أن تكون أسطح اللفائف مصقولة حتى النهاية المرآة لإضفاء لمعان عالٍ على الصفائح المبثوقة.

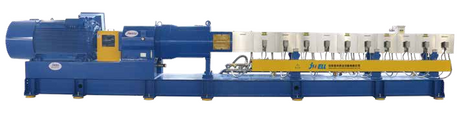

تعتبر آلات البثق أحادية اللولب موثوقة ولكنها تتطلب أنظمة تجفيف مسبق وبلورة مكثفة. توفر أجهزة البثق المزدوجة اللولب ذات الدوران المشترك إمكانيات خلط فائقة وقدرات معالجة رقائق rPET المباشرة دون تجفيف مسبق. عند تقييم الشركة المصنعة لبراغي وبراميل البثق ، ركز على علم المعادن، مثل السبائك ثنائية المعدن والطلاءات الواقية عالية التآكل. يجب تحسين نسبة L/D لحساسية التحلل المائي لـ PET. تستخدم الأنظمة ثنائية اللولب عناصر مقطوعة بعمق في قسم التغذية للتعامل مع الرقائق ذات الكثافة الظاهرية المنخفضة، والانتقال إلى كتل العجن التي توفر الكمية الدقيقة من القص المطلوب للصهر دون تدهور مفرط.
تعمل مضخات التروس على التخلص من زيادة ضغط الطارد وتضمن التدفق الحجمي المستمر إلى القالب. وهذا يقلل من اختلاف مقياس اتجاه الماكينة. توفر أنظمة الترشيح ذات التدفق العكسي إمكانات التنظيف الذاتي. تسمح مبدلات الشاشات المزدوجة المستمرة بالإنتاج دون انقطاع أثناء تبديل الشاشات، مما يحافظ على استقرار الخط والإخراج. تعمل مضخة الصهر كجهاز قياس، حيث تعزل القالب عن تقلبات الضغط المنبع الناتجة عن تباين الكثافة الظاهرية لإعادة الطحن أو عمى الشاشة.
يضمن تصميم قناة التدفق الداخلي، وخاصة قوالب شماعات الملابس، توزيعًا موحدًا للذوبان عبر عرض الورقة بالكامل. تتراوح أنظمة كتل التغذية بالبثق المشترك متعددة الطبقات من تكوينات A/B/A القياسية إلى هياكل حاجزة شديدة التعقيد مكونة من 9 طبقات تستخدم نوى EVOH وPE وإعادة الطحن. عند اختيار مورد قوالب بثق الألواح ، ركز على الثبات الحراري، وآليات ضبط الشفة، وأنظمة تقليل حواف الحواف. تستخدم قوالب التحكم التلقائي في التشكيل الجانبي (APC) مسامير التمدد الحراري المرتبطة بماسح ضوئي للسمك في اتجاه مجرى النهر لإجراء تعديلات دقيقة في الوقت الفعلي على شفة القالب، مما يضمن الحصول على شكل جانبي مسطح تمامًا.
يتم اختيار تكوينات اللفة الرأسية والأفقية والمائلة بناءً على متطلبات سمك الصفائح ولزوجة الذوبان. توفر اللفات الفردية التي تعمل بمحرك مؤازر تحكمًا دقيقًا في السرعة. تضمن وحدات التحكم الدقيقة في درجة حرارة السائل (TCUs) وتحديد موضع فجوة اللفة الهيدروليكية أو الهوائية التحكم الدقيق في التبريد والسمك. بالنسبة لصفائح PET الرقيقة (أقل من 0.5 مم)، غالبًا ما يُفضل استخدام كومة مائلة أو أفقية لإدارة قوة الذوبان المنخفضة للبوليمر عند خروجه من القالب.
تحافظ وحدات السحب على شد الورقة. تسمح أنظمة تشذيب الحواف والمحببات المضمنة بإعادة التدوير المباشر لحواف الحواف. يقوم طلاء السيليكون والمحطات المضادة للكهرباء الساكنة بإعداد الورقة لاستخدامات نهائية محددة. يتم اختيار اللفافات الكابولية، والبرجية، والجامبو بناءً على متطلبات قطر اللفة، وأنظمة التحكم في التوتر، ومستويات الأتمتة. التحكم المناسب في التوتر يمنع تصغير أو سحق اللفات النهائية أثناء التخزين والنقل.
قم بمراجعة مورد خط بثق الألواح البلاستيكية للحصول على خبرة محددة في أنظمة البثق المشترك، مثل الهياكل متعددة الطبقات المخصصة للطعام مع طبقات حاجزة وظيفية. قم بتقييم قدرتهم على تخصيص تخطيطات الخطوط لتناسب آثار أقدام المنشأة المادية وارتفاعات السقف. يمكن للمورد المرن تكييف المعدات مع البنية التحتية الحالية لديك، وتصميم هياكل الميزانين لمعالجة المواد أو تكوينات الطارد ذات الزاوية اليمنى لتناسب فتحات المصانع الضيقة.
تمثل أنظمة PLC الخاصة والمغلقة مخاطر صيانة طويلة المدى. توفر عناصر التحكم ذات البنية المفتوحة، مثل Siemens أو Allen-Bradley، المرونة وسهولة استكشاف الأخطاء وإصلاحها. التحقق من أصل المكونات الفرعية المهمة، بما في ذلك المحركات ومحركات الأقراص وعلب التروس وأجهزة الاستشعار، لضمان الموثوقية وتوافر الأجزاء. تعني المكونات القياسية أن فريق الصيانة لديك يمكنه الحصول على قطع الغيار محليًا بدلاً من انتظار الشحنات الخارجية أثناء حدث تعطل الماكينة.
يؤدي استخدام مزود خدمة خط بثق الألواح الجاهزة إلى إدارة التكامل، واختبار قبول المصنع (FAT)، واختبار قبول الموقع (SAT)، وتدريب المشغلين. وهذا يخفف من مخاطر التكامل عندما يكون بائع واحد مسؤولاً عن ضمان أداء الخط بأكمله، بدءًا من معالجة المواد الخام وحتى اللفة النهائية. يتعامل مقدمو الخدمة الجاهزة مع المصافحة المعقدة بين الخلاطات الوزنية، وجهاز الطارد PLC، وأدوات التحكم في شد اللفاف النهائية.
حدد متطلبات سعة الحمل الأرضية، خاصة بالنسبة لأكوام التقويم الثقيلة ذات السعة العالية. يعد خلوص السقف أمرًا بالغ الأهمية للمكونات الرأسية مثل أبراج التبلور. تفاصيل الطاقة، وحلقات تبريد المياه، وتخطيطات توزيع مرافق الهواء المضغوط قبل بدء التثبيت. يتطلب الخط الذي تبلغ طاقته 1000 كجم/ساعة سعة مياه مبردة كبيرة لإزالة الحرارة من لفات التقويم؛ سيؤدي تصغير حجم المبرد المركزي إلى الحد بشدة من سرعة الخط القصوى.
تعمل محاذاة الطارد والقالب ومكدس التقويم بالليزر على منع الضغط الميكانيكي وتشويه الورقة. تعمل المعايرة الحرارية لشفاه القالب وبكرات التقويم على التخلص من انحراف مقياس الاتجاه المتقاطع. تضمن المحاذاة الصحيحة جودة الورقة المتسقة عبر العرض بالكامل. حتى ملليمتر واحد من المحاذاة غير الصحيحة بين مخرج القالب وقطعة التبريد الأولية يمكن أن يؤدي إلى ضغوط داخلية تتسبب في تشوه الورقة أثناء عمليات التشكيل الحراري اللاحقة.
قم بضبط سرعة الخط بدقة، وضغط اللف، وعدد دورات الطارد في الدقيقة أثناء التشغيل لمطابقة وصفات مواد محددة، مثل محتوى rPET العالي. يضمن التحسين أن يعمل الخط بأقصى قدر من الكفاءة مع الحفاظ على معايير جودة المنتج. يجب على المشغلين إنشاء وصفات أساسية في PLC لخلطات مختلفة من الرقائق، وتوثيق درجات حرارة الذوبان الدقيقة، وضغوط المضخة، وسرعات اللف التي تنتج منتجًا مقبولاً.
تؤدي الرطوبة الزائدة أو إجهاد القص إلى هشاشة الصفائح والفشل الميكانيكي أثناء التشكيل الحراري. تنفيذ مراقبة صارمة لنقطة الندى في المجففات. حدد هندسة لولبية محسنة واستخدم مقاييس اللزوجة المضمنة لمراقبة IV في الوقت الفعلي. إذا انخفض IV عن الحدود المقبولة، فيجب على المشغلين فحص أداء المجفف على الفور وتقليل سرعة برغي الطارد لتقليل تسخين القص.
يؤدي التلوث أو سوء توزيع الذوبان إلى حدوث عيوب بصرية وسمك غير مطابق للمواصفات، مما يؤدي إلى رفض اللفات. تحديد الترشيح المستمر عالي الشبكة. استثمر في قوالب التحكم التلقائي في الملف الشخصي (APC) باستخدام الماسحات الضوئية لقياس الأشعة السينية أو بيتا. وضع بروتوكولات صارمة لصيانة القالب. يجب استخدام الأدوات النحاسية حصريًا عند تنظيف شفاه القالب لمنع خدش الأسطح الفولاذية الصلبة.
| نوع العيب | سبب شائع | إجراء تصحيحي فوري |
|---|---|---|
| خطوط القالب المستمر | تراكم الكربون على شفة القالب | إجراء كشط الشفاه بأداة نحاسية؛ تحقق من درجة حرارة الذوبان. |
| اختلاف مقياس اتجاه الماكينة | تقلب ضغط مضخة الذوبان | التحقق من استقرار تغذية الطارد؛ تحقق من مغير الشاشة. |
| تباين مقياس الاتجاه المتقاطع | تعديل مسمار القالب بشكل غير صحيح | إعادة معايرة الماسح الضوئي APC؛ ضبط البراغي الحرارية يدويًا. |
| الضباب أو الغيوم | درجة حرارة اللفة مرتفعة جدًا | قم بتقليل نقطة ضبط TCU على لفة التبريد الأولية. |
يؤدي التقليل من متطلبات الماء البارد والهواء المضغوط والحمل الكهربائي للخطوط عالية السعة إلى حدوث اختناقات تشغيلية. إجراء تدقيق شامل للمرافق خلال مرحلة الشراء. تكليف مصفوفات الاستهلاك التفصيلية من مورد المعدات. تأكد من قدرة محولات منشأتك على التعامل مع سحب التيار الأولي الضخم عند تسخين أسطوانة الطارد ومناطق القالب من البداية الباردة.
يتطلب شراء عالي الأداء خط بثق صفائح PET موازنة النفقات الرأسمالية مع مرونة المواد والكفاءة التشغيلية. حدد مدخلات المواد الدقيقة والمخرجات المطلوبة قبل الاتصال بالموردين. إجراء عمليات تدقيق شاملة للمنشأة لضمان وجود مرافق ومساحة كافية. قم بإعطاء الأولوية للموردين الذين يقدمون ضوابط البنية المفتوحة وبرامج التدريب الشاملة.
ج: إن نقطة الندى المثالية لتجفيف رقائق PET هي أقل من -40 درجة مئوية. وهذا يمنع التحلل المائي ويحافظ على اللزوجة الجوهرية أثناء عملية البثق. مطلوب مراقبة متسقة لأداء طبقة المجففة للحفاظ على هذا المستوى.
ج: نعم، ولكنه يتطلب أنظمة تجفيف مسبق وبلورة واسعة النطاق لمنع السقوط الوريدي وضمان ذوبان مستقر. غالبًا ما يتم تفضيل أجهزة البثق ذات اللولب المزدوج ذات التهوية الفراغية لمعالجة rPET المباشرة لأنها تتجاوز الحاجة إلى صوامع تجفيف منفصلة.
ج: تنتج خطوط القالب عادة عن التلوث أو تراكم البوليمر المتحلل على شفاه القالب أو أسطح القالب التالفة. الصيانة الدورية والترشيح عالي الجودة واستخدام أدوات تنظيف النحاس المناسبة تمنع هذه العيوب البصرية.
ج: تعمل مضخة الصهر على التخلص من ارتفاع الضغط من الطارد، مما يوفر تدفقًا حجميًا ثابتًا وموحدًا للبوليمر إلى القالب. وهذا يقلل بشكل كبير من اختلافات مقياس اتجاه الماكينة ويضمن سمكًا ثابتًا للصفائح.
ج: تحدد درجة حرارة اللفة معدل تبريد ذوبان البوليمر. يضمن التحكم الدقيق بقاء مادة PET غير متبلورة وشفافة، مما يمنع التبلور غير المرغوب فيه والضباب الذي يدمر الوضوح البصري للورقة.
