معيار جديد في مقاومة التآكل والتآكل للبراميل اللولبية ذات السبائك المزدوجة: تقنية كربيد التنجستن

واحد

التركيب والوظيفة الأساسيان للبرغي والبرميل

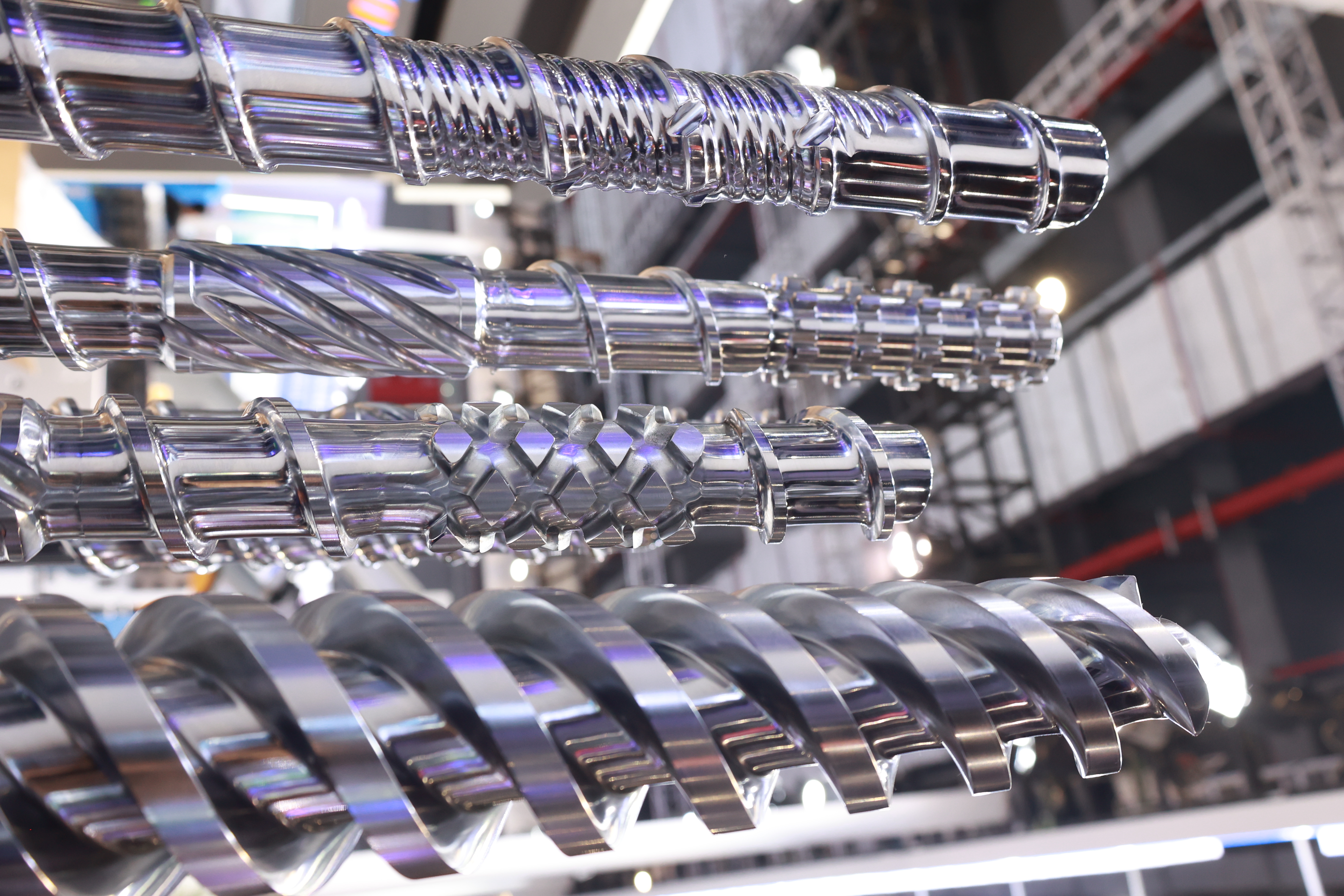

يعد المسمار والبرميل من مكونات التلدين الأساسية لآلات القولبة بالحقن والبثق، ويُطلق عليهما 'قلب' معدات القولبة. وتتمثل وظيفتها الأساسية في تحقيق نقل البلاستيك، وصهره، وخلطه من خلال دوران اللولب، مع تثبيت الضغط داخل البرميل لضمان التلدين الموحد والبثق المستقر للمادة. على وجه التحديد، يعمل البرميل كغرفة تحتوي على المسمار، وهو المسؤول عن توفير التحكم الدقيق في التدفئة والتبريد؛ يقوم المسمار، من خلال التصميم الهندسي الدقيق - بما في ذلك درجة الصوت، ونسبة L/D، ونسبة الضغط - بأداء الوظائف الرئيسية الثلاثة بشكل تسلسلي لنقل المواد الصلبة، والتلدين الذائب، وقياس الذوبان. التنسيق الدقيق بين الاثنين يحدد في النهاية جودة التلدين وكفاءة القولبة.

اثنين

أثناء تشغيل اللولب والبراميل، أكبر التحديات التي تتم مواجهتها هي التآكل والتآكل، والتي تعد أيضًا من العوامل الحاسمة التي تؤثر بشكل مباشر على عمر الخدمة. ولذلك، فإن مقاومة التآكل ومقاومة التآكل هي المشكلات الأساسية التي يجب أن تعالجها تكنولوجيا البراغي والبراميل. إن التقدم في تكنولوجيا كربيد التنغستن بواسطة Suzhou Jwellmech هو على وجه التحديد القوة الدافعة الأساسية التي تمكن المسمار المزدوج والبرميل من تحقيق قفزة في مقاومة التآكل والتآكل.

1 ترقية المواد: قفزة نوعية من 'المحتوي على التنغستن' إلى 'كربيد التنغستن عالي المحتوى'

إن التحسن الكبير في مقاومة التآكل والتآكل لمجموعات البراغي والبراميل ثنائية المعدن ينبع أولاً من الابتكار الأساسي في مواد السبائك. تحتوي السبائك التقليدية على حوالي 10% فقط من التنغستن، وتعتمد بشكل أساسي على تأثير تقوية المحلول الصلب للتنغستن لتوفير مقاومة محدودة للتآكل، والتي تكافح من أجل تلبية الظروف الصعبة للمواد عالية التعبئة. اليوم، تمت زيادة محتوى كربيد التنغستن في السبيكة من سوتشو جويلميتش إلى 30% أو حتى 50%، مما أدى إلى زيادة في تركيز الطور الصلب. كمرحلة سيراميكية ذات صلابة تتجاوز HV2000، يشكل كربيد التنجستن هيكلًا صلبًا 'هيكليًا' داخل السبيكة - كلما زاد المحتوى، زادت مقاومة التآكل الكاشطة. وهذا يجعلها مناسبة بشكل خاص لسيناريوهات المعالجة التي تتضمن مواد عالية التعبئة وعالية التآكل مثل الألياف الزجاجية المقواة بالنايلون، والمساحيق المغناطيسية، ومساحيق الألومنيوم والمغنيسيوم. وفي الوقت نفسه، كربيد التنغستن نفسه مستقر كيميائيا. إلى جانب التصميم الأمثل لسبائك سلسلة WPT، تم تحقيق تقدم كبير في مقاومة التآكل: تعمل السبائك المقاومة للتآكل WPT1 على منع الغازات المسببة للتآكل القوية مثل حمض الهيدروكلوريك الناتج عن تحلل PVC بشكل فعال؛ تجمع سبيكة WPT3 المركبة بين مقاومة التآكل والتآكل، مما يضمن بقاء الركيزة غير قابلة للتآكل في ظل ظروف التشغيل المعقدة.

2 ابتكار العمليات: ثورة التكثيف التي جلبتها تقنية الرش الحراري HP/HVOF

يعتمد تحقيق خصائص المواد بشكل كبير على دعم العمليات المتقدمة. كانت لتقنية اللحام PTA (القوس المنقول بالبلازما) السابقة قيود كبيرة: يمكنها فقط إجراء اللحام بالرش الموضعي على أطراف الطيران اللولبية، مما يؤدي إلى طبقات ربط سميكة، ومعدلات تخفيف عالية، وميل لتوليد المسامية، بينما تفشل في تغطية جذر المسمار - وهي منطقة معرضة للتآكل. وقد أدى إدخال الجيل الجديد من تقنية الرش الحراري HP/HVOF (وقود الأكسجين عالي الضغط والسرعة العالية) إلى تغيير هذا الوضع بشكل فعال. تعمل هذه التقنية على دفع مسحوق كربيد التنغستن إلى سطح المسمار بسرعات تفوق سرعة الصوت، مما يخلق قوة ربط ميكانيكية ومعدنية عالية جدًا بين الطلاء والركيزة، مما يزيل تمامًا خطر تشظي الطلاء. مسامية طلاءات HVOF منخفضة للغاية (عادةً أقل من 1%)، مما يمنع بشكل فعال تسلل الوسائط المسببة للتآكل - وهو عامل رئيسي في تحقيق مقاومة التآكل. والأهم من ذلك، أن هذه التقنية تحقق 'تكسية شاملة للسبائك' - حيث يتم تغطية أطراف الطيران اللولبية والأجنحة والجذور بشكل موحد بطبقة السبائك. يؤدي هذا إلى حل مشكلة الألم في العملية التقليدية حيث يفتقر جذر المسمار إلى الحماية ويتآكل أولاً، وبالتالي مضاعفة عمر الخدمة الإجمالي للبرغي.

3 التآزر الهيكلي والدقيق من أجل الموثوقية

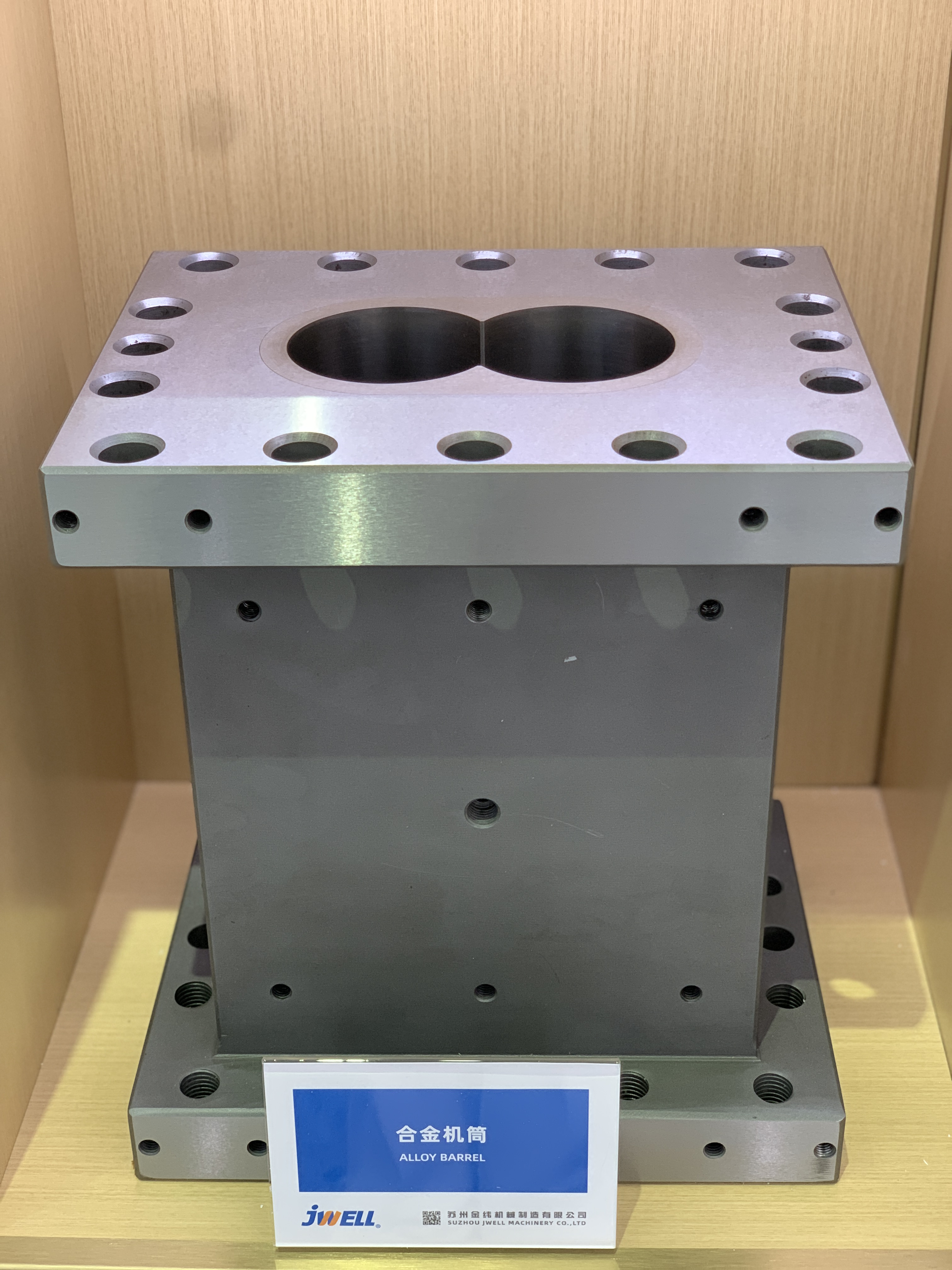

بالإضافة إلى المواد والعمليات، يوفر التصميم الهيكلي الدقيق وقدرات التصنيع لشركة suzhou Jwellmech خط الدفاع النهائي لموثوقية مجموعات البراغي والبراميل ثنائية المعدن. تخضع المادة الأساسية، المصنوعة من الفولاذ عالي الجودة 45# أو 40Cr، لعملية صب ثنائية المعدن بالطرد المركزي لتحقيق ترابط معدني عميق بين طبقة السبائك عالية الصلابة والركيزة الصلبة - توفر الركيزة صلابة الانحناء لتحمل الأحمال الانثناءية، بينما تمنح طبقة السبائك السطح بمقاومة فائقة للتآكل والتآكل. يعد تعزيز قدرات التصنيع الدقيق أمرًا بالغ الأهمية أيضًا: فقد تم تمديد الطول القابل للتشكيل من 3000 مم إلى 4000 مم، مع التحكم الصارم في الاستقامة في حدود 0.015 مم / م، مما يضمن عمل البراغي الطويلة دون مخاطر كشط أثناء الدوران عالي السرعة وحماية طبقة كربيد التنجستن السطحية بشكل فعال من الأضرار الميكانيكية الإضافية. علاوة على ذلك، تخضع الركيزة لمعالجة النيترة على عمق 0.5-0.8 مم، مما يحقق صلابة HV960 أو أعلى، ويشكل حاجز صلابة ثانٍ أسفل طلاء كربيد التنجستن. حتى في حالة حدوث الحد الأدنى من التآكل على طبقة كربيد التنجستن السطحية في ظل ظروف التشغيل القاسية، فإن طبقة النيتريد عالية الصلابة المكشوفة توفر حماية موثوقة، وتمنع فشل الركيزة السريع وتحقق حماية متعددة الطبقات من السطح إلى الداخل.

باختصار: باعتبارها مكونات التلدين الأساسية لآلات القولبة بالحقن والبثق، فإن مقاومة التآكل والتآكل لمجموعات البراغي والبراميل تؤثر بشكل مباشر على عمر الخدمة. حققت شركة Suzhou Jwellmech ثلاثة إنجازات رئيسية من خلال ترقيات تكنولوجيا كربيد التنغستن: فيما يتعلق بالمواد، تمت زيادة محتوى كربيد التنغستن من 10% إلى 30%-50%، مما يشكل 'هيكلاً' صلبًا يعزز بشكل كبير مقاومة التآكل، بينما تقاوم سبائك سلسلة WPT التآكل بشكل فعال مثل حمض الهيدروكلوريك. فيما يتعلق بالعملية، تحل تقنية الرش الحراري HP/HVOF محل PTA التقليدية، مما يحقق تغطية شاملة للسبائك على أطراف الطيران والجوانب والجذور، مع قوة ترابط عالية للطلاء ومسامية منخفضة للغاية. من حيث الهيكل، تخضع الركيزة للصب بالطرد المركزي ومعالجة النيترة، مع طول قابل للتشكيل يصل إلى 4000 مم واستقامة تصل إلى 0.015 مم / م، مما يشكل حماية متعددة الطبقات من السطح إلى الداخل، وبالتالي مضاعفة عمر الخدمة الإجمالي للبرغي.
